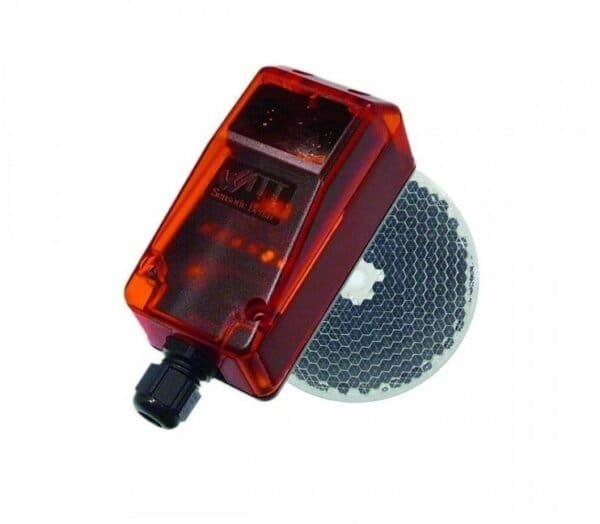

RP 25 Fotocelula de reflexión con espejo para puertas de garaje.

Fotocélula de reflexión RP 25 fabricada por Witt Sensoric (Alemania).
Descripción de las funciones:

• Filtro polarizador: También reconoce con fiabilidad objetos brillantes entre la
  fotocélula y el reflector.
• Gran alcance: Ofrece garantías contra suciedad, lluvia, nieve y niebla.
• Entrada de cable opcional: La caja incluye 2 posibles entradas de cable que se pueden
  utilizar. La entrada del cable se puede realizar desde abajo o desde atrás rompiendo en cada caso la parte que
  se desee.
• Insensible a las fuentes de luz externas
  Las funciones de la fotocélula no se dañan con luz externa
  o con radiación solar.
• Alto modo de protección: La carcasa está herméticamente cerrada por lo que es adecuada
  para su uso al exterior.
• Salida de relé:
  Contacto de conmutación libre de potencial
• Contra polarización inversa:
  La fotocélula está protegida contra la polarización inversa
  del voltaje de alimentación.
• Caja de conexiones:
  El RP20/RP25 dispone de una amplia caja de conexiones.
  El prensa estopa también puede extraerse para una
  conexión sencilla.
• Tornillos de ajuste:
  La fotocélula se ajusta mediante los tres tornillos existentes
  en el interior de la caja de esta para conseguir el enfoque
  final.
• Indicador de suciedad:
  Si la fotocélula va ensuciándose poco a poco, entonces el
  LED rojo empieza a parpadear antes de que se produzca
  un mal funcionamiento en la fotocélula.
• Indicador de ajuste:
  El indicador LED parpadea en rojo, cuando la fotocélula
  no está correctamente ajustada al reflector. Cuando el LED
  pasa a color verde es que el ajuste es correcto.

La fotocélula de reflexión RP20/RP25 ha sido especialmente diseñada para instalaciones en puertas y ofrece la solución óptima para este tipo de aplicación.

Datos técnicos y funciones:

Voltaje operativo RP2O 15…36VDC, con polarización inequívoca.
Voltaje operativo RP25 10…40VDC o 24VAC ±25%.
Consumo de corriente máx. 30mA/24V.
Tipo de luz rojo, 680nm pulsada, polarizada.
Salida Relé, contacto de conmutación.
Potencia de conexión mín. 1mA/min. 5VDC.
Tiempo de reacción <10ms, reconoce la interrupción del haz de luz.
Acción retardada del relé 100ms, cuando el haz de luz está libre de nuevo, el relé tarda 100ms en accionarse.
Tipo de conexión Conexión luminosa, significa el relé está conectado, cuando el haz de luz no esté interrumpido.
Alcances RD82 SW4 0,5…12m.

Indicadores Dual-LED rojo/verde:
– haz de luz interrumpido = se ilumina en rojo.
– haz de luz libre, funcionamiento crítico. = parpadea en rojo 4 destellos.
– haz de luz libre, gran alcance = se ilumina en verde.

Función adicional: Entrada prueba (con 0V en el terminal 1 se desconecta el emisor).
Tipo de conexión Tornillo del terminal máx. 1,5mm².

Material de la carcasa:

– Parte inferior: ABS-GF15%.
– Parte superior: PMMA, rojo.

Tipo de protección IP67 según EN60529.
Temp. de funcionamiento -25…+60°C.
Temperatura de almacenaje -35…+80°C.
Peso aprox. 60gr.

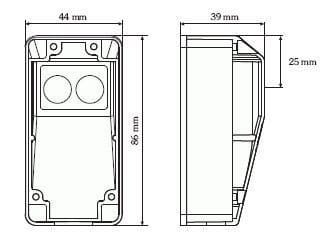

Dimensiones 86x44x39mm³ (LxAxA)
