Descripción

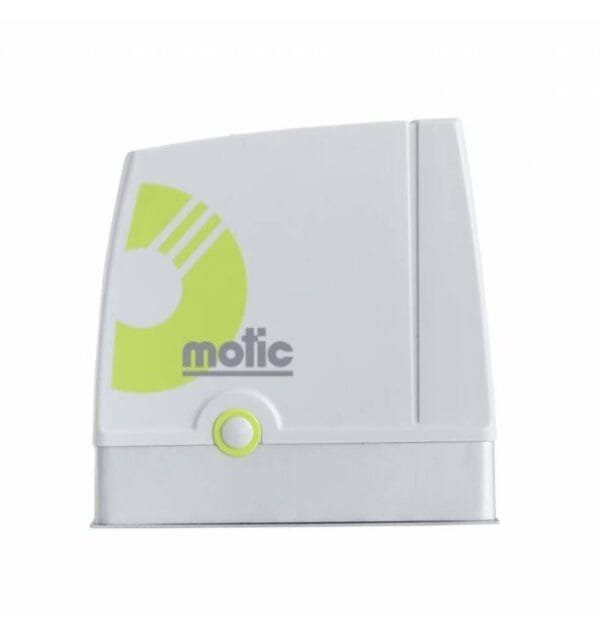

Kit motor puerta corredera MOTIC Compact 600 Q50 con acero.

Motor electromecánico para puertas correderas de hasta 600kg de peso, con finales de carrera magnéticos y cuadro de control incorporado.
Fabricado en aluminio inyectado, dispone de ejes y engranajes metálicos a base de acero inoxidable y bronce, con lubricación permanente de grasa de litio. La carcasa está pintada con pintura epoxi en polvo.

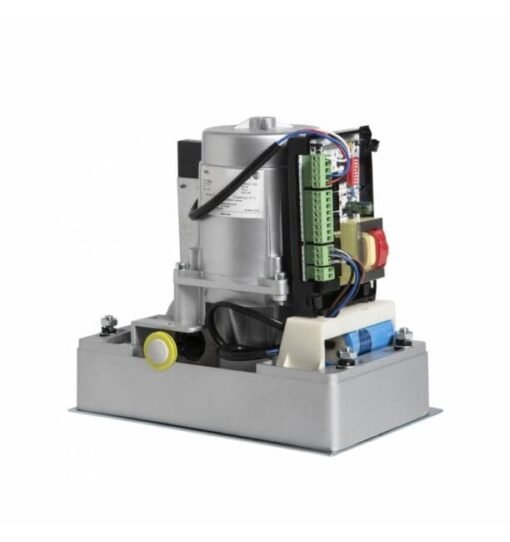

Dispone de cuadro de control con parada suave, radio receptor con código exclusivo MOTIC rolling code de alta seguridad y finales de carrera magnéticos de gran precisión en las paradas.
El kit básico incorpora motor completo con chapa de fijación, imanes para las paradas, tornillos, 2 mandos distancia modelo TX-4G de 4 canales y 433,92 Mhz, 3 metros de cremallera de acero de 30 x 8.
Si necesita más metros de cremallera puede ampliar su kit en las opciones del producto.
La garantía del motor corredera MOTIC Compact 500 es de 4 años desde su instalación.

A destacar sus engranajes, ejes y rodamientos en acero inoxidable y bronce de gran dureza.

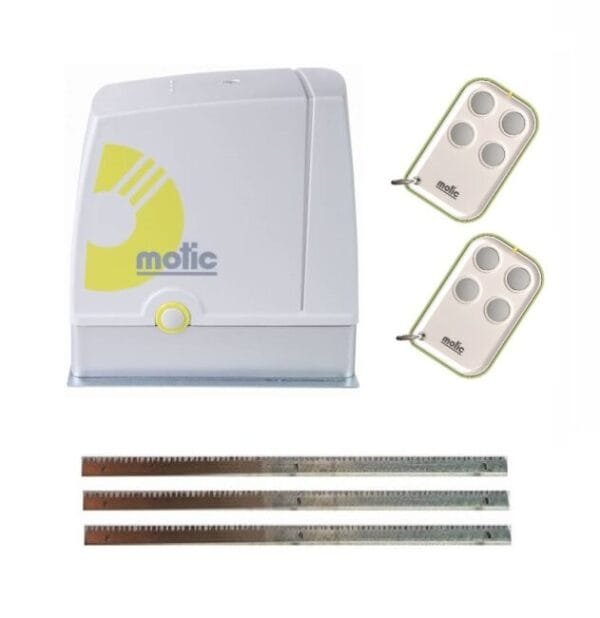

CONTENIDO DEL KIT MOTIC COMPACT 600 Q50

• Motor Motic Compact 600 con cuadro de control incorporado Q50.
• Chapa de fijación con tornillos, e imanes para las paradas de recorrido.
• 2 x Mando emisor de llavero Motic TX-4G de 4 canales y frecuencia 433,92 Mhz.
• 3 x Cremallera de acero de 1 metro cada tramo, de 30 x 8.
• Manuales de instalación y uso.

FICHA DE CARACTERÍSTICAS TÉCNICAS DEL MOTOR COMPACT 600

• Alimentación: 230Vac 50Hz
• Potencia consumido: 270W
• Torque salida: 14Nm
• Máximo peso: 600kg
• Velocidad apertura: 12m/min
• Temperatura de trabajo: -40/+70ºC
• Grado de protección: IP44

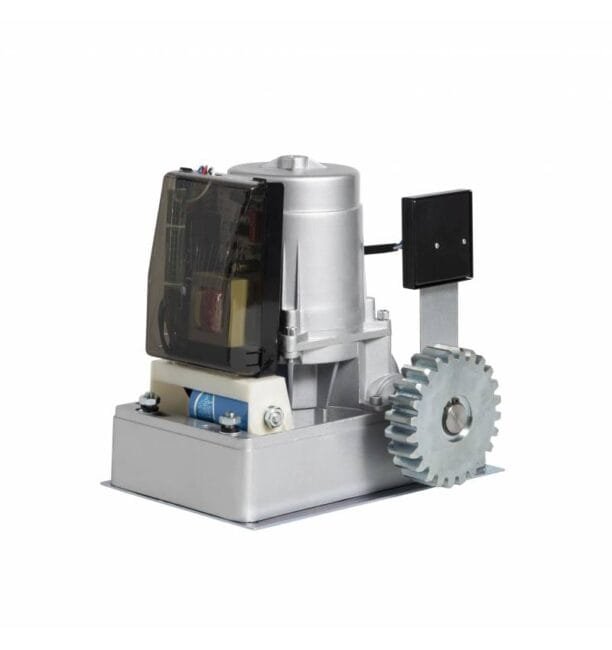

• Engranaje de salida: 24 dientes M4
• Tiempo de trabajo: 30%
• Peso: 10 kg

CARACTERÍSTICAS TÉCNICAS DEL CUADRO DE CONTROL MOTIC Q50

• Alimentación: 230 Vac 50Hz
• Potencia máxima en la salida de motor: 1/2hp.
• Tiempo de cierre automatice: 15, 30, 60 segundos.
• Función desaceleración: si (programable).
• Función arranque suave: Si
• Torque máximo durante los primeros: 1,5 segundos.
• Salida para electro cerradura: Si
• Entrada para fotocélula: Si
• Contacto para semáforo: Si
• Contacto para luz de cortesía (max 500W): Si
• Función golpe de ariete: Si
• Selección de contactos NO/NC: Si
• Contacto para pulsador externo: Sí
• Dimensiones: 121 x 90 x 42 mm (largo, ancho, alto).

MANUALES DEL MOTOR CORREDERA MOTIC COMPACT 600

Manual de instrucciones MOTIC COMPACT 600 Q50

Manual de instrucciones MOTIC Cuadro Q50

Vídeotutorial MOTIC Cuadro Q50
